nemi WAMS Node

Kabelloser Sensorknoten zur Messung und Überwachung von Rissen, Dehnungen und Temperaturen

nemi WAMS Node ist der Sensorknoten für die Datenaufnahme in i4Ms Wide Area Monitoring System. Neben den integrierten Luftfeuchte- und Temperatursensoren bietet er Anschlussmöglichkeiten, um Dehnungen, Temperaturen oder Abstände (z.B. Risse) zu messen und zu überwachen. nemi WAMS wurde für Anwendungen entwickelt, die keine hohen Datenraten aber eine großflächige Abdeckung mit kabellosen Sensoren bei langen Batterielaufzeiten fordern. Ermöglicht wird dies durch i4Ms eigens entwickelte hoch effiziente Funktechnologie nemi Link 868. Durch die wegfallende Verkabelung wird auch an großen Anlagen und Bauwerken eine einfache Montage ermöglicht. Dies kann beispielsweise ein Klima- oder Rissmonitoring an Brücken oder eine kontinuierliche Temperaturüberwachung an Wälzlagern sein.

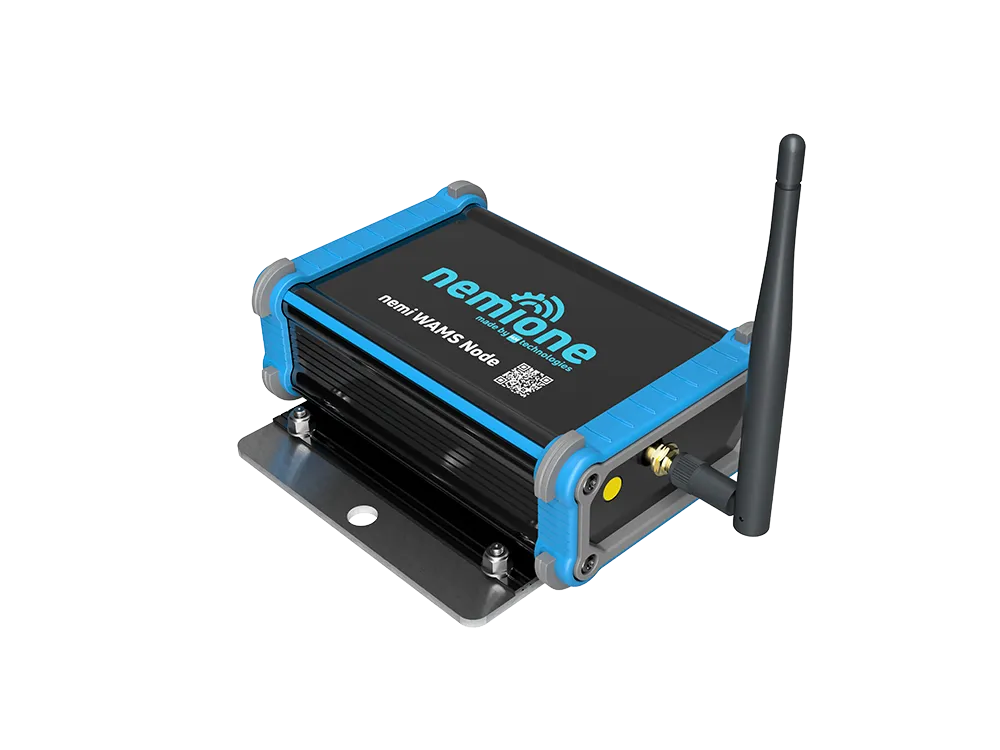

nemi WAMS No

Technische Details der nemi WAMS Node

Orbitdarstellung nemi WAMS Node

Key Features

Integrierte Luftfeuchtigkeits- und Temperatursensoren

Vollkommen kabellos dank Funktechnologie nemi Link 868 und integrierter Batterie

Jahrelange Batterielaufzeit

Übertragung von Zeitrohdaten oder durch Edge-Computing vorbewerteten Daten (Smart Data)

Datenabtastung alle 1 bis 20 Minuten, Alarmierung per SMS alle 1 bis 5 Minuten

Robustes, wettergeschütztes IP 67 Gehäuse

Anschlussmöglichkeiten

Bis zu 3 DMS-Vollbrücken zur Überwachung von Dehnungen, Kräften und Momenten

Bis zu 3 Wegsensoren zum Messen von Abständen und Rissen

Bis zu 3 PT100 / PT1000 Widerstandsthermometer zur Überwachung von Temperaturen

Bis zu 3 potentiometrische Sensoren zum Messen von Abständen und Drehwinkeln

Legende

Icon DMS

Anschluss von bis zu 3 DMS-Vollbrücken; Abtastrate bis zu 1 kHz (3 Kanäle) oder 19,2 kHz (1 Kanal); Signalauflösung 24 bit; Messkettenbedingte Ungenauigkeit << 1 %

Icon Abstand

Anschluss von bis zu 3 Wegsensoren mit Auflösung bis zu 24 bit

Icon Luftfeuchtigkeitssensor

Klimasensor zur Messung der Temperatur (Messbereich -40 - 125 °C; Ungenauigkeit +/- 0,2 °C;) und der Luftfeuchtigkeit (Messbereich 0 - 100 % rF; Ungenauigkeit +/- 1,8 % rF;) in der Umgebung

Icon Temperaturfühler

Anschluss von bis zu 3 PT100 / PT1000 Temperaturfühlern; Abtastrate bis zu 1 kHz (3 Kanäle) oder 19,2 kHz (1 Kanal); Signalauflösung 24 bit; Messkettenbedingte Ungenauigkeit <<1%

Icon nemi Link 868

nemi Link 868 - i4Ms robuste Long-Range Funktechnologie im 868 MHz Frequenzband; Reichweite bis zu 1000 m; Max. Summen-Abtastrate von 200 Hz bei 24 Bits pro Abtastung

Icon Batterie

Batterielaufzeit ca. 7 Jahre bei Übertragung von einem Messwert pro 20 Minuten

Kompatible Empfangsmodule im nemi Link 868 Funknetzwerk:

nemi WAMS Bridge

Use Case

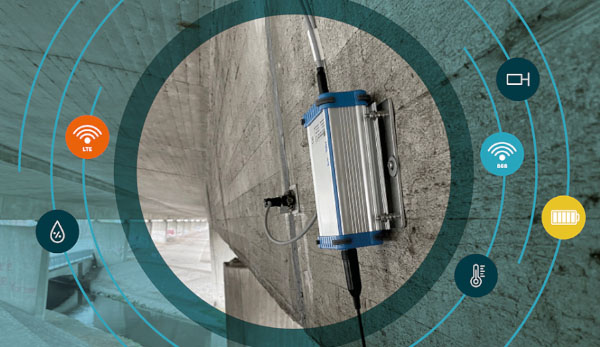

Use Case Monitoring von RIssbreiten

Überwachung von Rissbreiten und lokalem Klima

Gemeinsam mit Kempen Krause Ingenieure hat i4M mehrere Autobahnbrücken in Deutschland mit einem Rissmonitoring-System zur Verlängerung der Nutzungsdauer ausgestattet. Alle Komponenten verfügen über eine kabellose Datenübertragung per Funk und werden mit Batterien betrieben.

Herausforderungen

Schlechte Zugänglichkeit

Jahrelange Batterielaufzeiten

Witterungsbedingungen

Große Distanzen zwischen Messpunkten

Lösung & Vorteile

Einfache Installation

Autarke Lösung

Verlängerung der sicheren Nutzung von Brücken

Automatische Berichtsgenerierung
