nemi WAMS Bridge

Batteriebetriebenes
LTE-Gateway zur kabellosen Datenübertragung über weite Entfernungen

Die nemi WAMS Bridge ist das Gateway im kabellosen Wide Area Monitoring System von i4M. Sie empfängt die Daten von bis zu 30 Sensoren aus einer Entfernung von bis zu 1000 m und leitet die Daten per LTE- Mobilfunkverbindung an einen Server weiter – und das alles bei minimalem Energieverbrauch. Das nemi WAMS wurde für Anwendungen entwickelt, die keine hohen Datenraten aber eine Abdeckung von Sensoren über weite Entfernungen bei langen Batterielaufzeiten fordern. Ermöglicht wird dies durch i4Ms eigens entwickelte hoch effiziente Funktechnologie nemi Link 868. Durch die wegfallende Verkabelung wird auch an großen Anlagen und Bauwerken eine einfache Montage ermöglicht. Dies kann beispielsweise ein Klima- oder Rissmonitoring an Brücken oder eine kontinuierliche Temperaturüberwachung an Wälzlagern sein.

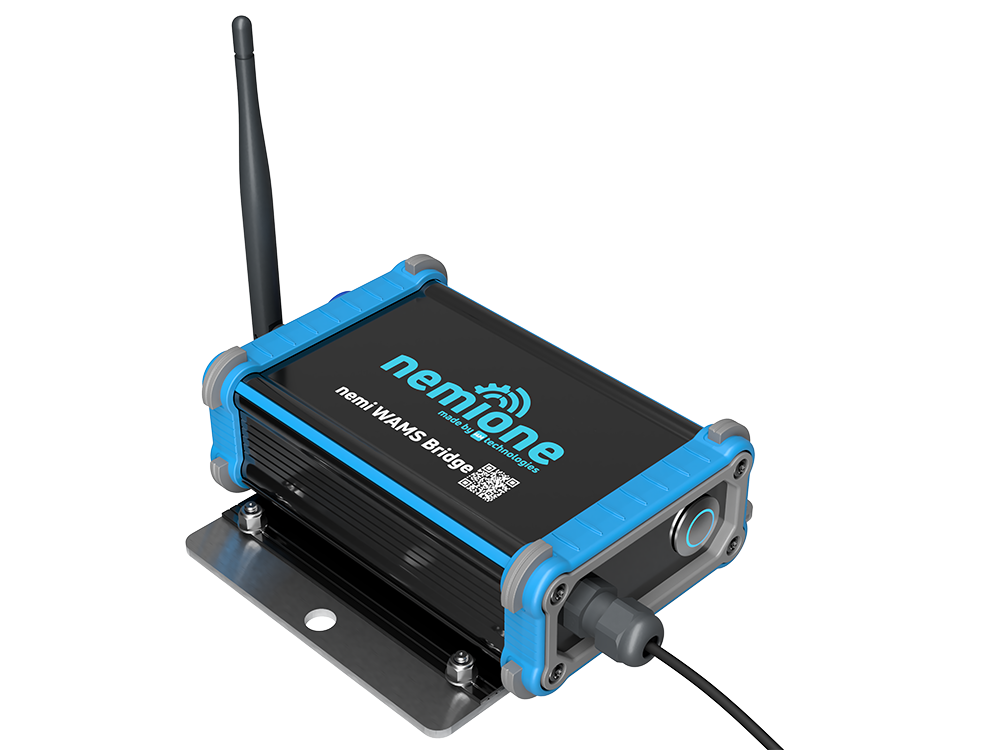

nemi WAMS Bridge

Technische Details der nemi WAMS Bridge

Orbitdarstellung nemi WAMS Bridge

Key Features

Empfänger von bis zu 30 Sensorknoten im Funknetzwerk nemi Link 868 (Sterntopologie)

Vollkommen kabellos dank Funkverbindung nemi Link 868 und externer Batterieversorgung / Solarpanel

Niedriger Energiebedarf

Bereitstellung der Daten via gesicherter LTE NB-IoT Mobilfunkverbindung

Übertragung von Zeitrohdaten oder durch Edge-Computing vorbewerteten Daten per MQTT Streams

Robustes, wettergeschütztes IP 67 Gehäuse

Legende

Icon nemi Link 868

nemi Link 868 - i4Ms robuste Long-Range Funktechnologie im 868 MHz Frequenzband; Reichweite bis zu 1000 m; Max. Summen-Abtastrate von 200 Hz bei 24 Bits pro Abtastung

Icon LTE

LTE Mobilfunkverbindung; energieeffizientes NB‑IoT Protokoll mit 300 kbit/s Download und 375 kbit/s Upload

Icon Batterie

Anschluss von externer 6 - 17 V Batterie / Solarpanel

Kompatible Sensor- und Telemetrie-Module im nemi Link 868 Funknetzwerk:

nemi WAMS Node

Use Case

Use Case Monitoring von RIssbreiten

Überwachung von Rissbreiten und lokalem Klima

Gemeinsam mit Kempen Krause Ingenieure hat i4M mehrere Autobahnbrücken in Deutschland mit einem Rissmonitoring-System zur Verlängerung der Nutzungsdauer ausgestattet. Alle Komponenten verfügen über eine kabellose Datenübertragung per Funk und werden mit Batterien betrieben.

Herausforderungen

Schlechte Zugänglichkeit

Jahrelange Batterielaufzeiten

Witterungsbedingungen

Große Distanzen zwischen Messpunkten

Lösung & Vorteile

Einfache Installation

Autarke Lösung

Verlängerung der sicheren Nutzung von Brücken

Automatische Berichtsgenerierung
