nemi DAQ

Kabelloser Multi-Sensor zur Überwachung von Dehnungen, Kräften, Abständen und vielem mehr

Mehr als nur ein Telemetrie-Modul…

Der nemi DAQ ist i4Ms Multitalent im Hinblick auf Data AcQuisition. Es handelt sich um ein kleines Telemetrie-Modul mit vielfältigen Anschlussmöglichkeiten für Sensoren, um beispielsweise Dehnungen, Kräfte, Momente, Abstände (z.B. Risse) oder Temperaturen zu messen oder zu überwachen. Darüber hinaus lassen sich diverse weitere digitale und analoge Sensoren anschließen. Durch die integrierte IMU erfasst er außerdem Beschleunigungen, Drehraten, Drehwinkel und Magnetfelder. Dank der langen Akkulaufzeit und der hoch effizienten kabellosen Datenübertragung eignet sich der nemi DAQ hervorragend für den Einsatz in drehenden oder bewegten Anwendungen wie zur Torsionsmessung in Antriebssträngen oder der Lasterfassung auf rotierenden Bauteilen. Bei dauerhaften Installationen wird er mit einem Weitbereichsspannungseingang betrieben.

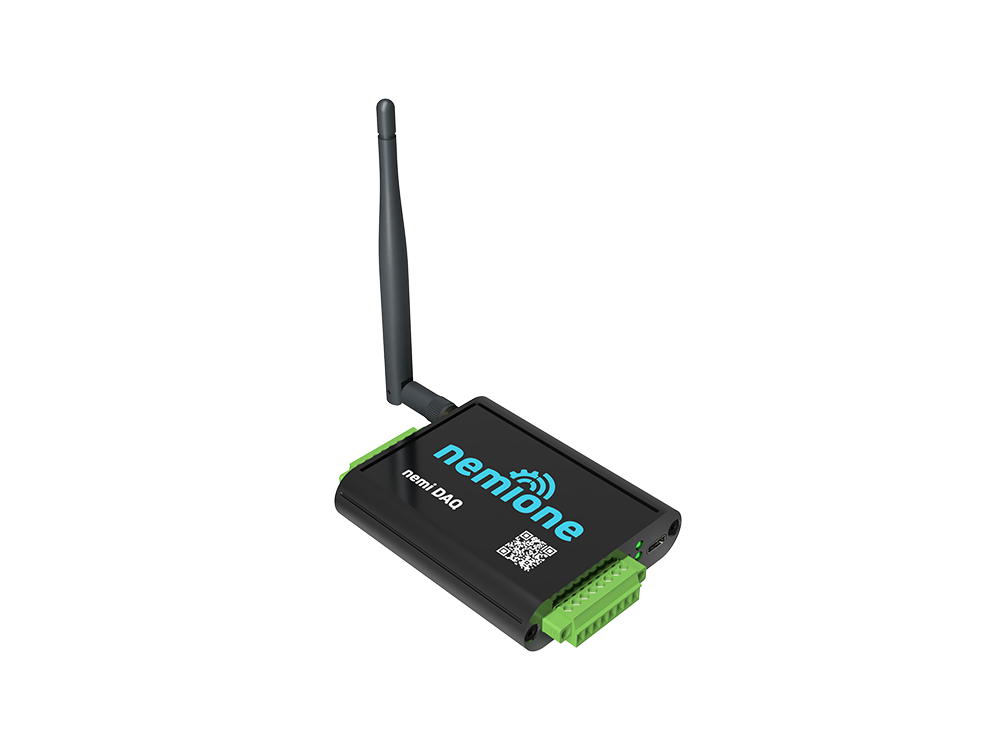

nemi DAQ

Technische Details des nemi DAQ

nemi DAQ Orbitdarstellung

Key Features

Kleine & leichte Bauweise (86 x 72 x 19) mm, 150 Gramm

Integriertes IMU Sensor Modul (ACC, GYR, MAG jeweils 3 Achsen)

Hohe Auflösung durch 24 bit Analog-Digital-Wandler bei niedrigem Messrauschen

Vollkommen kabellos und maximierte Akkulaufzeit dank Funktechnologie nemi Link 2400

Übertragung von live-Zeitrohdaten oder durch Edge-Computing vorbewerteten Daten (Smart Data)

Wetterdichte Variante mit Umgehäuse auf Anfrage

Anschlussmöglichkeiten

Bis zu 3 Sensoren mit Referenzspannung (z. B. Wheatstone / DMS Vollbrücken, Potentiometer, Thermoelemente (z. B. Typ K) und Thermistoren) zur Überwachung von Dehnungen, Kräften, Momenten, Abständen, Rissen oder Temperaturen

Bis zu 3 Sensoren mit Referenzstrom (z. B. Pt100 / Pt1000 Widerstandsthermometer) zur Überwachung von Temperaturen

Bis zu 3 Sensoren Analogausgang 0 - 10 V

Bis zu 6 Sensoren mit Digitalausgang 5 - 24 V

Legende

Icon 3x DMS

Anschluss von bis zu 3 Wheatstone / DMS-Vollbrücken; Abtastrate bis zu 1,3 kHz (3 Kanäle) oder 9,6 kHz (1 Kanal); Signalauflösung 24 bit; Messkettenbedingte Ungenauigkeit << 1 %

Icon 3x Temperaturfühler

Anschluss von bis zu 3 Temperatursensoren (Pt100 / Pt1000, Thermoelement, Thermistoren); Abtastrate bis zu 1,3 kHz (3 Kanäle) oder 9,6 kHz (1 Kanal); Signalauflösung 24 bit; Messkettenbedingte Ungenauigkeit <<1%

Icon Wegsensor

Anschluss von bis zu 3 Potentiometern; Abtastrate bis zu 1,3 kHz (3 Kanäle) oder 9,6 kHz (1 Kanal); Signalauflösung 24 bit; Messkettenbedingte Ungenauigkeit <<1%

Icon Analoger Sensor

Anschluss von bis zu 3 analogen Sensoren mit 0 - 10 V - Signal

Icon Digitale Sensoren

Anschluss von bis zu 6 Sensoren mit Digitalausgang mit bis zu 24 V - Signal

Icon IMU

IMU Sensor Modul zur Messung von Beschleunigungen und Drehraten um jeweils 3 Achsen; ACC bis 16 g; GYR bis 4000 °/s; Signalauflösung 16 bit

Icon Magnetometer

Triaxiales Magnetometer; Messbereich bis 16 Gauß; Signalauflösung 16 bit

Icon nemi Link 2400

nemi Link 2400 - i4Ms robuste High-Speed Funktechnologie im 2,4 GHz Frequenzband; Reichweite bis zu 20 m; Max. Summen-Abtastrate von 36 kHz bei 24 Bits pro Abtastung

Icon nemi Link 2400 XR

nemi Link 2400 XR - i4Ms robuste Extended-Range Funktechnologie im 2,4 GHz Frequenzband; Reichweite bis zu 300 m; Max. Summen-Abtastrate von 1.500 Hz bei 24 Bits pro Abtastung

Icon Laden per USB

Intern verbauter Akku mit bis zu 14 Tagen Laufzeit bei einer Abtastrate von 100 Hz; je nach Konfiguration Laufzeit von mehreren Wochen möglich

Icon USB Datenübertragung

Spannungsversorgung / Akkuladung und zusätzlich Datenübertragung per USB-C

Icon Spannung 8,5-28V

Dauerbetrieb mit Weitbereichsspannungseingang 8,5 - 28 V DC

Kompatible Empfangsmodule im nemi Link 2400 Funknetzwerk:

nemi Connect

nemi Log

nemi EdgeBase

Use Case

Ansicht einer Achterbahn zum Use Case "Online Monitoring zur Analyse des dynamischen Verhaltens von Achterbahnen"

Online Monitoring zur Analyse des dynamischen Verhaltens von Achterbahnen

Um ein kontinuierliches Online Condition Monitoring zu ermöglichen, haben wir auf einer Achterbahn ein nemione®-Messsystem installiert, das mit Hilfe von drei kleinen Funksensoren (nemi G+ und nemi DAQ) und dem Gateway nemi EdgeBase mit integrierter Sensorik verlässliche Daten liefert.

Herausforderungen

Extreme Anforderungen an die Funkverbindung

Begrenzte Energieversorgung

Witterungsbedingungen

Keine Verkabelung zwischen Wagen möglich

Enorme Datenmengen per LTE

Lösung & Vorteile

Einfache und schnelle Montage durch kleine und leichte Messtechnik

Unkompliziertes Handling von kabellosen Sensoren

Zuverlässige Daten durch robuste i4M-Funktechnologie
